Portech DMT. GSM-E1/T1 шлюз

Portech DMT представляет собой цифровой GSM шлюз для подключения к АТС по линиям E1/T1 (до 31 GSM канала). GSM шлюз Е1 Portech DMT принимает входящие звонки из каналов E1/T1 PRI от телефонной сети или офисной АТС и выбирает GSM канал для соединения с мобильным абонентом, что позволяет уменьшить расходы на оплату телефона.

Шлюз Portech DMT – законченное решение, которое не требует подключения дополнительного оборудования. Можно осуществлять управление устройством непосредственно с самого шлюза, а также через Интернет или локальную сеть с удаленного компьютера.

Преимущества использования GSM шлюзов Portech DMT :

• Оптимизация звонков на мобильные телефоны.
• Экономия времени на наборе номера (примерно в 2 раза).
• Разгрузка городских линий для приема на них входящих звонков.
• Мобильность – в случае переезда офиса номера сохраняются.
• Резервирование канала – при перебоях в интернете, связь осуществляется через шлюзы.
• Многоканальность – предоставление возможность переадресации на другие номера (на базе аппаратно-программного комплекса).
• Предоставление возможности записи разговоров.
• Предоставление возможности осуществления конференц-связи.
• Предоставление возможности перевода звонка на другие сотовые телефоны.
• Предоставление возможности получения голосовой почты.
• Предоставление возможности возврата звонка с сотового.

Функции E1/T1 GSM шлюза  Portech DMT:

• Каждый канал E1 будет соединяться с соответствующим GSM портом
• Автоуправление для нескольких сетей: в соответствии с номером вызываемого абонента система автоматически выбирает соответствующий GSM порт сети (МТС, БИЛАЙН, МЕГАФОН) для соединения абонента по каналу Е1.
• Защита паролем изменения настроек системных функций
• Возможность удаленного управления шлюзом через интернет - используется VNC клиент
• Скрытие CLID : возможность скрывать или не скрывать CLID GSM порт – возможность поставить антиопредилитель номера
• Пользователь может назначать время звонка для каждой SIM карты. Когда время использования SIM карты истекло, система  Portech DMT блокирует GSM порт или переключает на следующую неиспользуемую SIM карту (в случае, если установлен расширитель SIM карт Portech SCE-900 или Portech SCBox)

Запись параметров разговора (статистика CDR ): CDR позволяет следить за телефонными расходами пользователей.

• Автоматически ведется статистика CDR: пользователь может узнать номера, время, длительность звонков и с какой симкарты осуществлялся вызов.
• Возможность подключения расширителя симкарт Portech SCE-900 или Portech SCBox. Расширитель контролирует поочередное использование симкарт.
• ASR статистика:  Portech DMT в режиме реального времени производит аналитические расчеты ASR для облегчения отслеживания движения трафика. (статистика количества принятых звонков от общего количества поступающих).
• E1/T1 порт шлюза DMT соединяется с АТС или VoIP-сервером, например DTT PRI(E1/T1)-VoIP

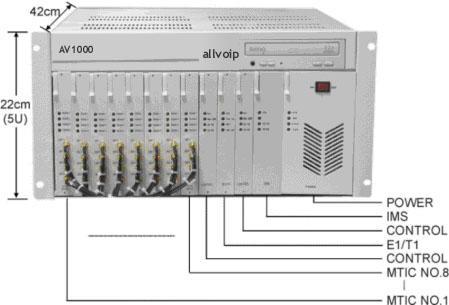

Размеры

• 19” для установки в стойку
• Высота 5 U , Глубина 42 см.
• 1 U используется под модуль MCU
• 4 U состоят из PCB модулей :8 x MTIC модулей , 1 x E 1 Trunk , Ctrl , IMS и Power

MTIC модуль: 4 индикатора на передней панели на каждом модуле показывают статус каждого порта. 4 выхода для 4-х антенн.

GSM спецификация:

• 4-х портовые платы GSM GTS MTIC
• Индикаторный контроль статуса GSM
• Частотный диапазон GSM : две полосы пропускания EGSM 900 and GSM 1800 (GSM Phase 2+)
• Класс GSM : Small MS
• Мощность передатчика: класс 4(2Вт) для EGSM 900
• Класс 1(1Вт) for GSM 1800
• Карт ридер для SIM карт: внешний – соединяется посредством интерфейсного коннектора.
• Антенна: 50 Ом соединяется посредством коаксиального кабеля
• Температурный диапазон: нормальная работа: от -20 С до +55 С
• Ограниченная работа в температурном диапазоне: от -25 С до -20 С и от +55 С до +70 С
• Нельзя работать в температурных режимах: ниже -40 С и выше +85 С

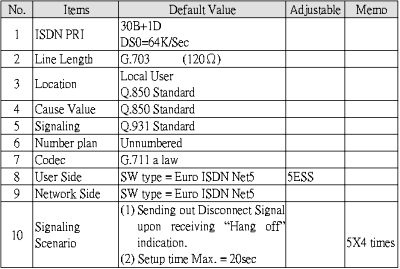

E1/T1 Trunk (ISDN E1/T1 PRI)

• SDN PRI: 30B+1D, DSO=64K/sec; Line Length G.703 (120Ω);
• Location: Local User, Q.850 Standard; Cause Value: Q.850 Standard;
• Signaling: Q.931 Standard; Number Plan: Unnumbered;
• Codec: G.711 a law; User Side: SW type = Euro ISDN Net5 5ESS
• Network Side: SW type = Euro ISDN Net5
• Singaling Scenario:
  1) sending out Disconnect Singal upon receiving “Hang off” indication 5.
  2) Setup time Max. = 20 sec.

Управляющая карта

• Может генерировать тональные сигналы необходимые для работы.
• ±15 dB регулировка коэффициента усиления

Параметры БП

• Входное напряжение : АС 90- 135 V AC 180-264 V 50Гц~60Гц
• Входной ток : 8 A для 110 V 5 A для 220 V
• Тип: переключение.
• Мощность : 300W
